Baku & Smart 4S BMS wiring tutorial

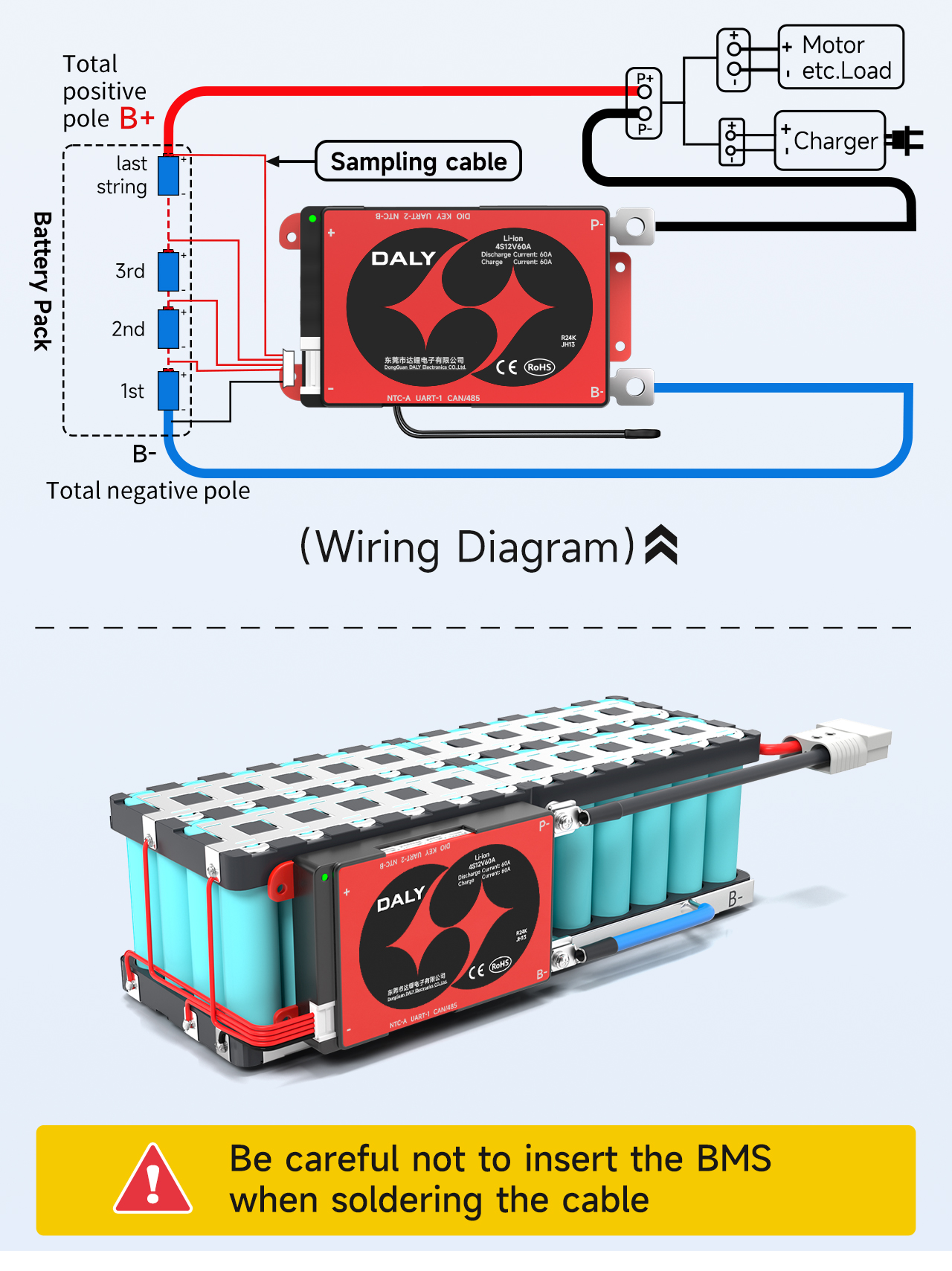

Candak 4S12P18650 pak batré sabagé conto
Kade ulah nyelapkeun papan pelindung nalika nyolder kabel.

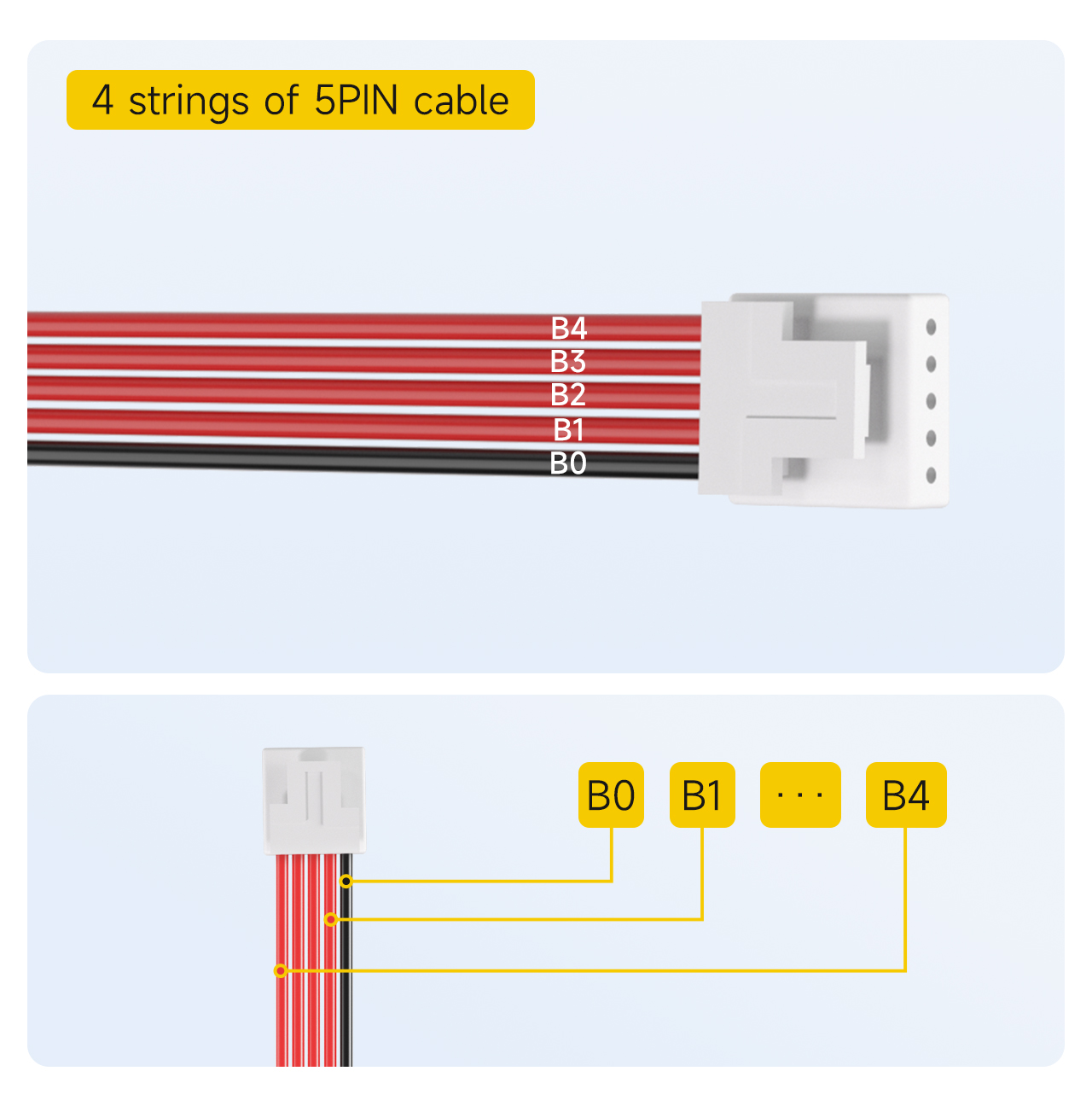

Ⅰ.Cirian urutan sampling garis
4S BMS kalawan 5kabel PIN
Catetan: Kabel sampling standar pikeun4-string konfigurasi dewan panyalindungan mangrupa5PIN.
1. Cirian kabel hideung salaku B0.
2. Kabel beureum munggaran gigireun kabel hideung ditandaan salaku B1.
... (jeung saterusna, ditandaan runtuyan)
5. Nepi ka kabel beureum panungtungan, ditandaan salaku B4.

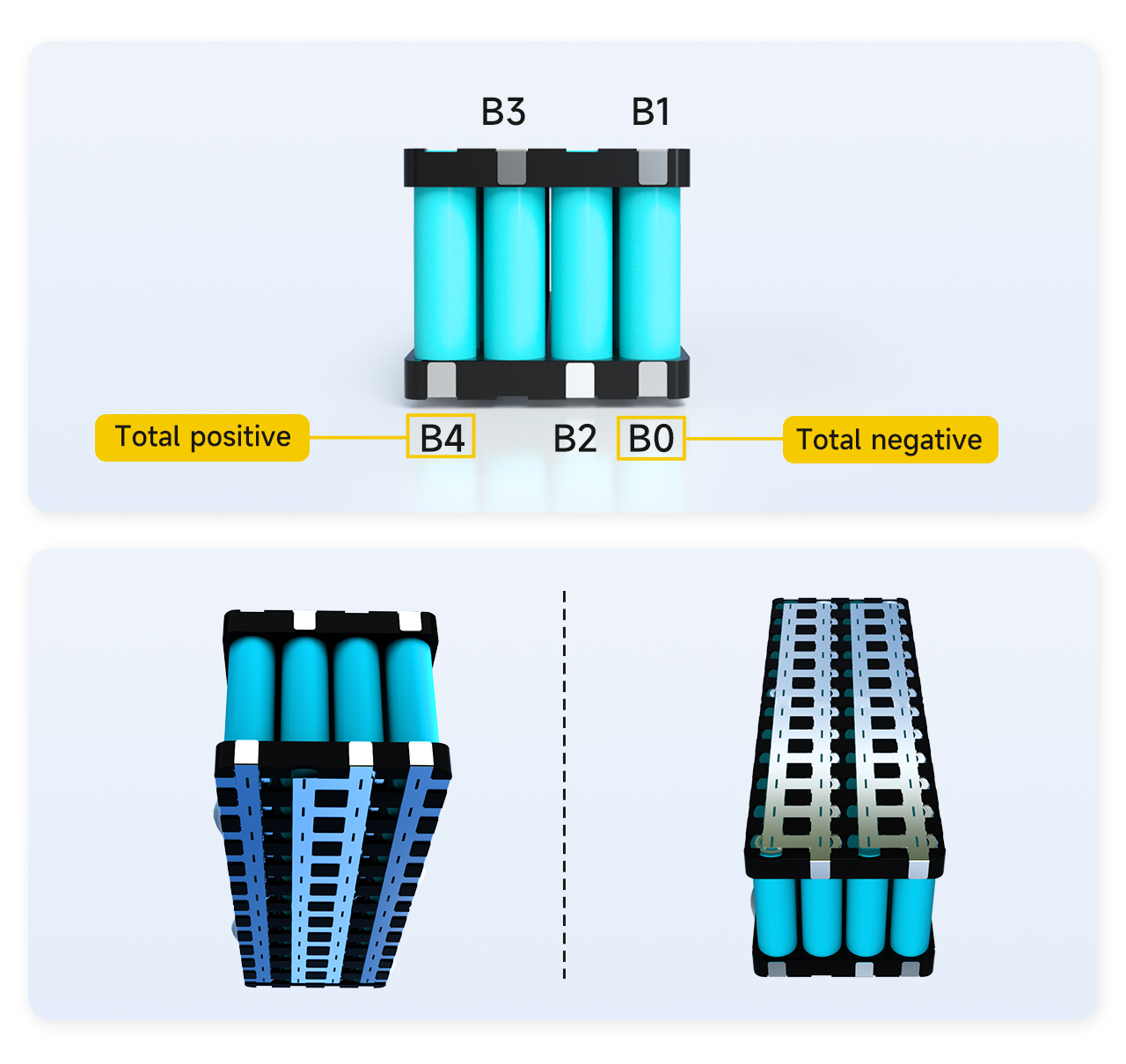

Ⅱ.Cirian urutan titik las batré
Panggihan posisi titik las pakait tina kabel, mimitina cirian posisi titik pakait dina batréna.
1. Total kutub négatip tina pak batré ditandaan salaku B0.
2. Sambungan antara kutub positif tina string mimiti accu jeung kutub négatip tina string kadua accu ditandaan salaku B1.
3. Sambungan antara kutub positif tina string kadua accu jeung kutub négatip tina string katilu accu ditandaan salaku B2
4. Hubungan antara kutub positip tina3string batré th jeung kutub négatip tina4string batré th ditandaan salaku B3.
5. Éléktroda positif tina string batré 4 ditandaan salaku B4.
Catetan: Kusabab pak batré boga total 4 string, B4 oge total kutub positif pak batré. Upami B4 sanes tingkat positip tina bungkus batré, éta ngabuktikeun yén urutan nyirian salah, sareng éta kedah dipariksa.ed sarta ditandaan deui.

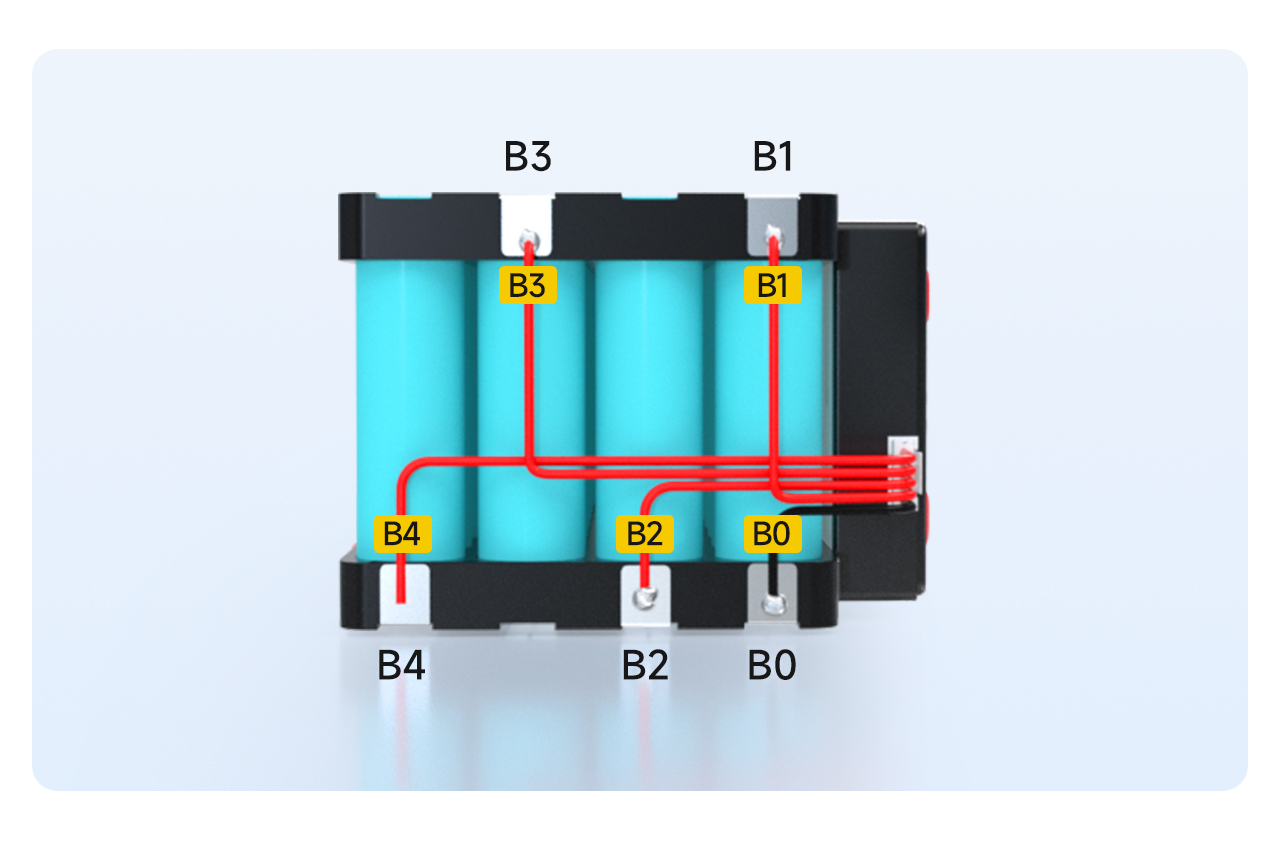

Ⅲ.Soldering jeung wiring
1. B0 kabel ieu soldered ka posisi B0 batréna.
2. Kabel B1 soldered ka posisi B1 batréna.
... (jeung saterusna, las dina runtuyan)
5. Kabel B4 soldered ka posisi B4 batréna.

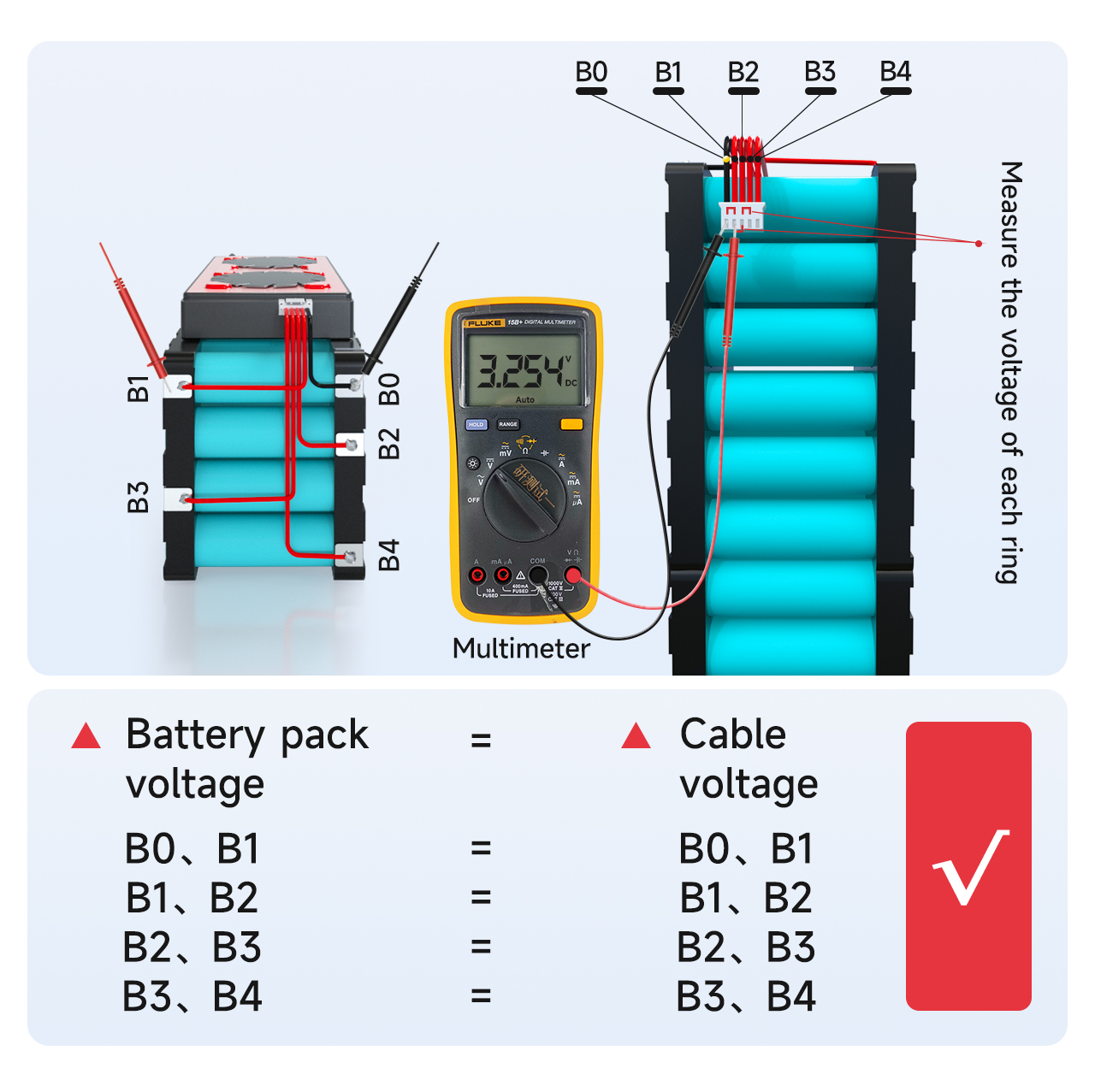

Ⅳ. Deteksi tegangan
Ukur tegangan antara kabel anu padeukeut sareng multimeter pikeun mastikeun yén tegangan anu leres dikumpulkeun ku kabel.
1.Ukur naha tegangan kabel B0 mun B1 sarua jeung tegangan batré pak B0 mun B1. Lamun sarua, eta ngabuktikeun yen kumpulan tegangan bener. Upami henteu, éta ngabuktikeun yén garis kempelan dilas lemah, sareng kabelna kedah dilas deui. Ku analogi, ukur naha voltase senar séjén dikumpulkeun leres
2. Beda tegangan unggal string teu kudu ngaleuwihan 1V. Lamun ngaleuwihan 1V, hartina aya masalah jeung wiring nu, jeung anjeun kudu ngulang hambalan saméméhna pikeun deteksi.
Ⅴ. Deteksi kualitas dewan panyalindungan
! Salawasna pastikeun tegangan bener dideteksi saméméh plugging dina dewan panyalindungan!

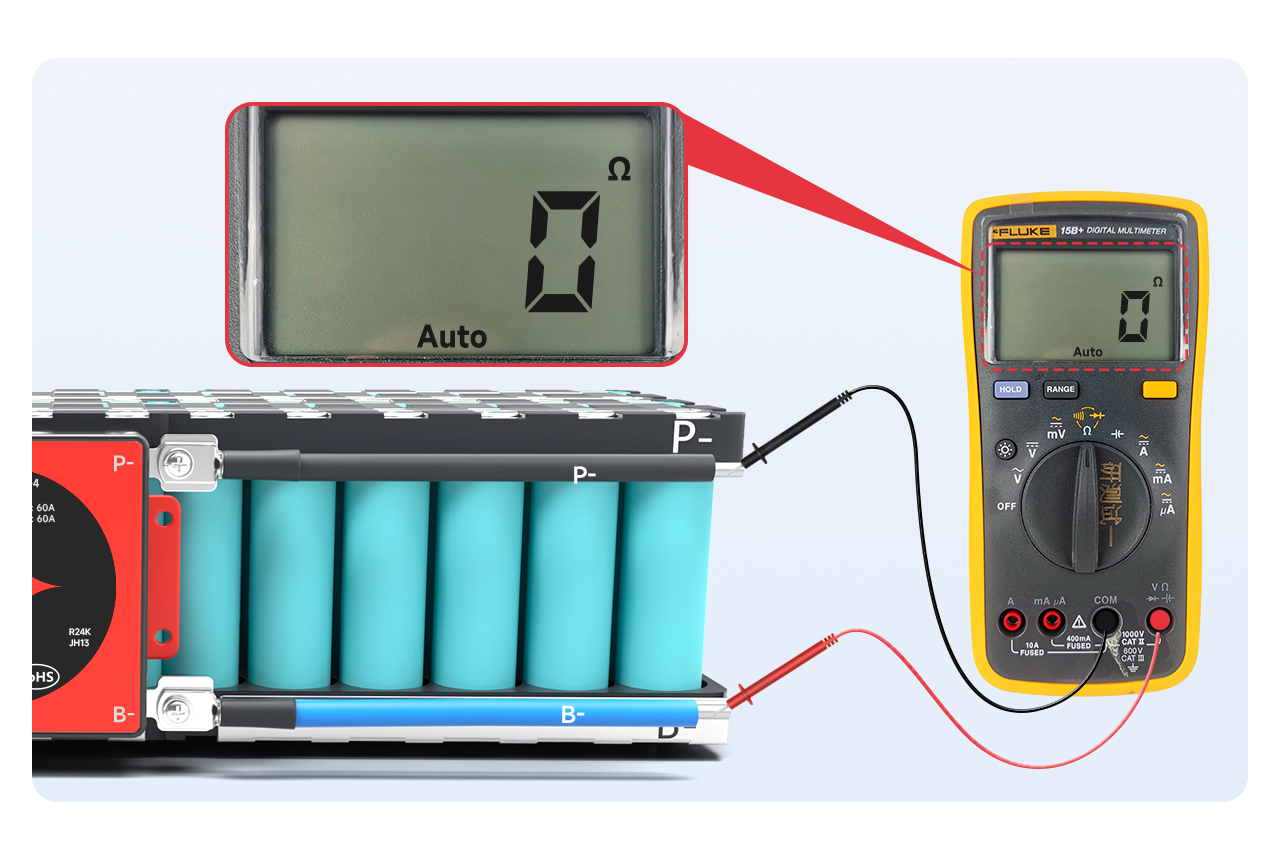

Saluyukeun multimeter ka tingkat résistansi internal sareng ukur résistansi internal antara B- sareng P-. Lamun lalawanan internal disambungkeun, éta ngabuktikeun yén dewan panyalindungan téh alus.
Catetan: Anjeun tiasa nangtoskeun konduksi ku ningali nilai résistansi internal. Nilai résistansi internal nyaéta 0Ω, anu hartosna konduksi. Alatan kasalahan multimeter, umumna kirang ti 10mΩ hartina konduksi; Anjeun oge bisa nyaluyukeun multimeter ka alat keur ngagolakkeun nu. Kadéngé sora bip.
Catetan:
1. Dewan pelindung kalayan saklar lemes kedah nengetan konduksi saklar nalika saklar ditutup.
2. Lamun dewan panyalindungan teu ngalakonan, mangga ngeureunkeun lengkah saterusna sarta ngahubungan staf jualan pikeun ngolah.
Ⅵ.Sambungkeun garis kaluaran

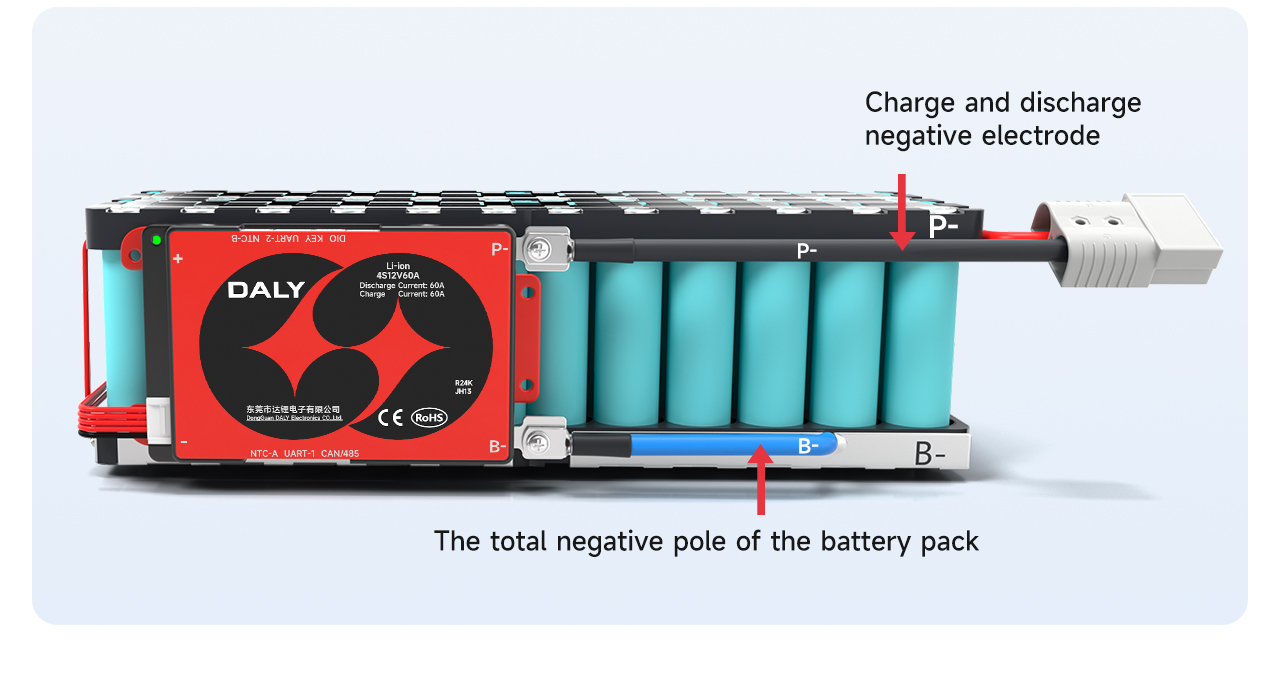

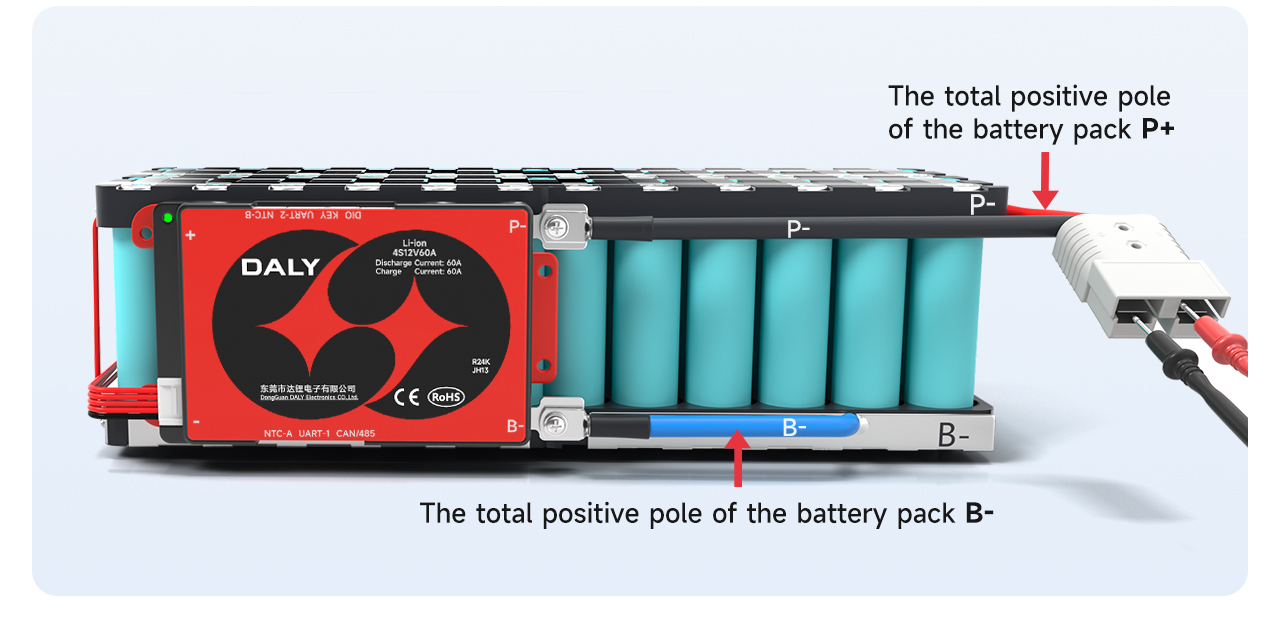

Saatos mastikeun yén dewan panyalindungan normal, solder kawat B- biru dina dewan panyalindungan ka total négatip B- tina pak batré. P-garis dina dewan panyalindungan geus soldered ka kutub négatip muatan na ngurangan.
Saatos las, pariksa naha tegangan dewan overprotection konsisten jeung tegangan batré.
Catetan: The ngecas port jeung port ngurangan tina dewan panyalindungan pamisah dipisahkeun, sarta tambahan C-garis (biasana dituduhkeun ku konéng) perlu disambungkeun ka kutub négatip carjer; garis P disambungkeun ka kutub négatip tina ngurangan.

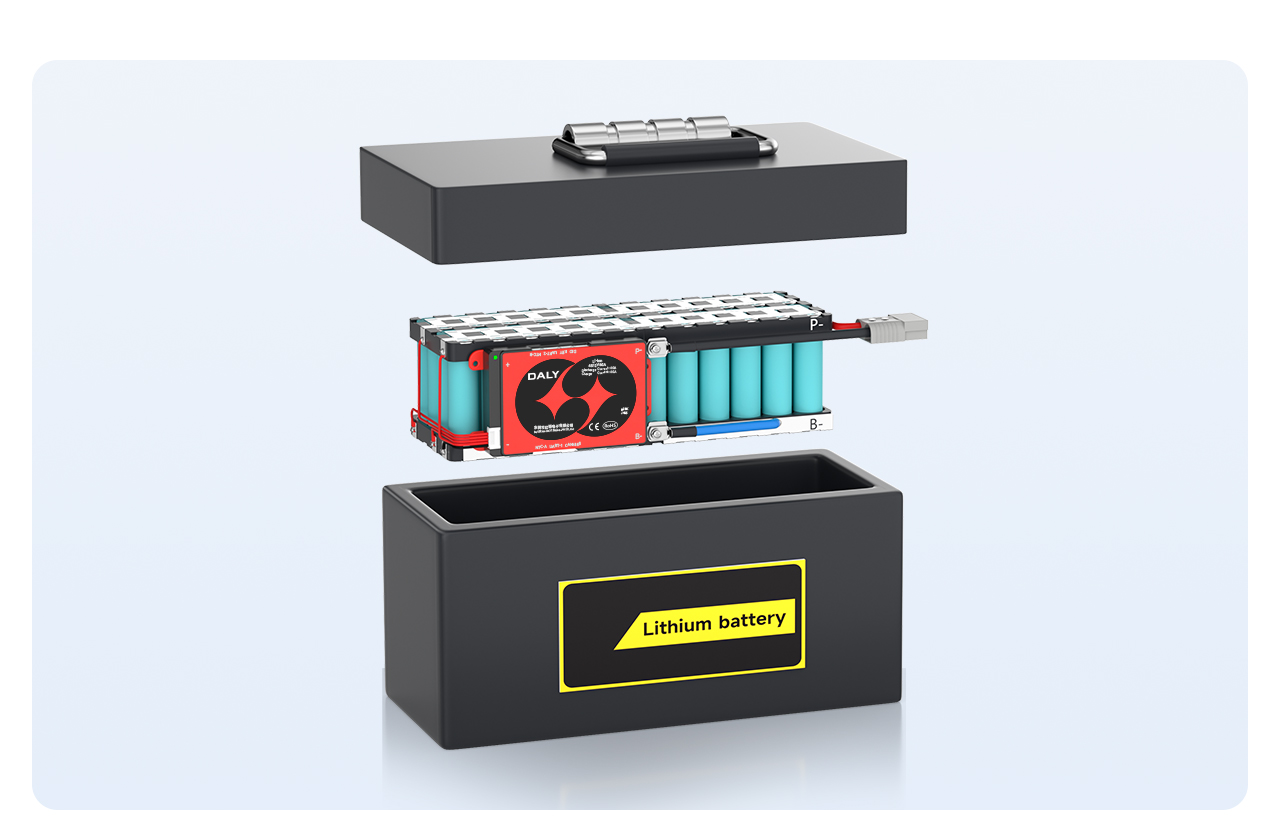

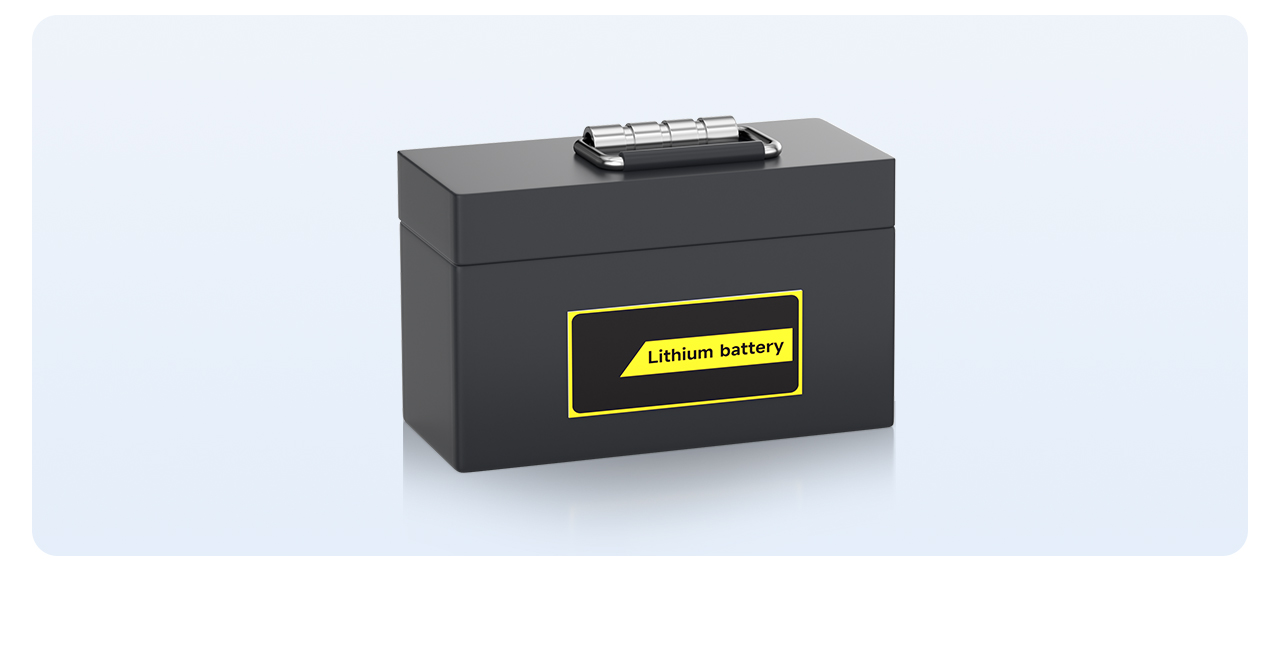

Tungtungna, nempatkeun pak batré di jero kotak batré, sarta pak batré rengse geus dirakit.
